BL40型金属材料变形测量仪，钢筋机械连接残余变形检测仪

BL40型金属材料变形测量仪是本公司针对钢筋接头以及不规则外表材料，进行材料变形测试的测量仪器，本仪器结构简单、使用方便，能进行任何外形材料的变形测试装置。

 一、结构特点

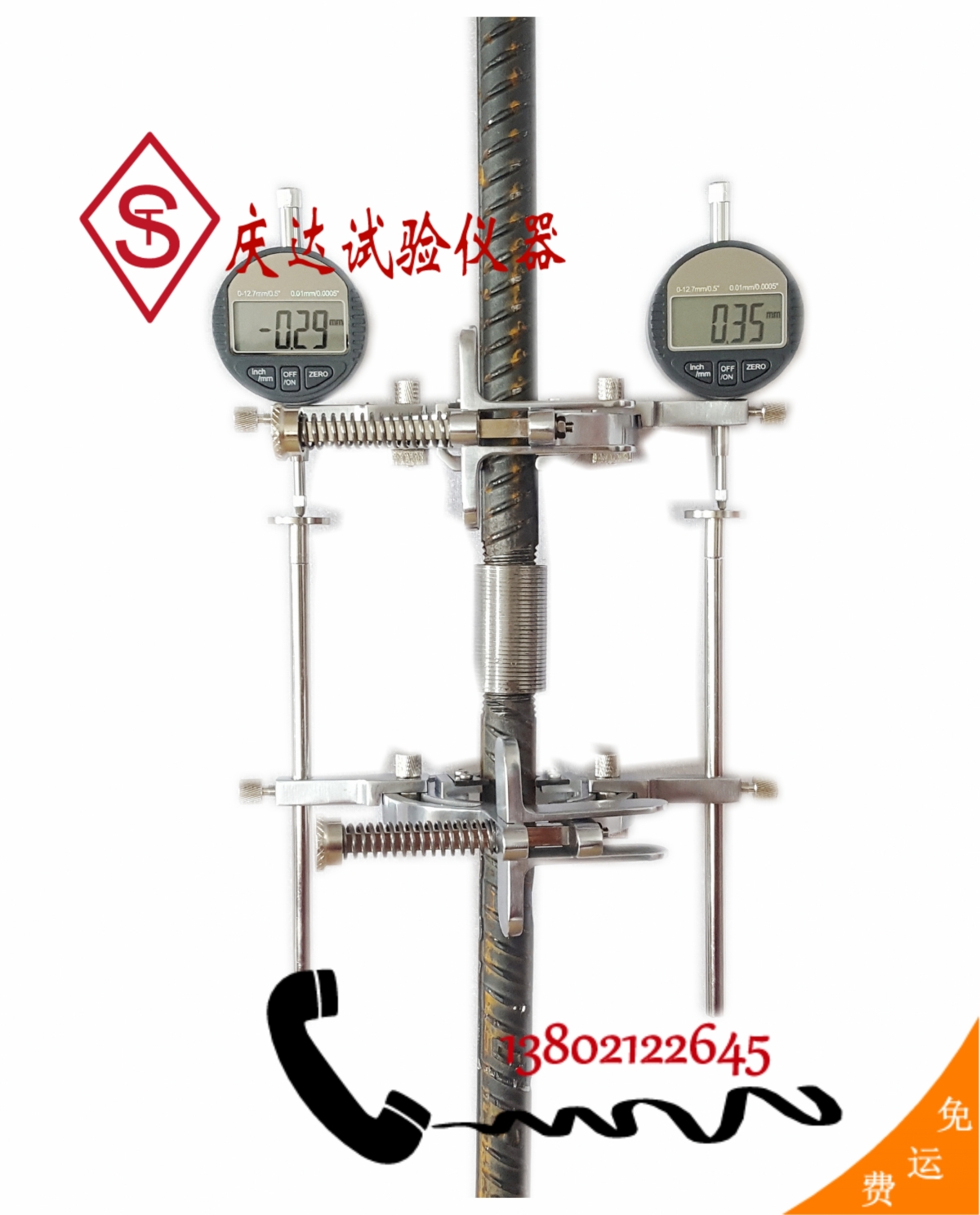

本产品的主要由上侧量支架3和下测量支架4组成，上量支架分别装有两个回转测量臂7和9，两个回转测量臂分别安装两个测量表1和2。下测量支架也安装有两个回转测量臂8和10，两个回转测量臂分别安装两个测量杆5和6。上、下测量支架分体安装，回转测量臂可以沿着支架上的圆弧槽回转，实现多方位测量。

二、安装使用说明

a）将试件上打印规定标准长度：

b）将两个测量表1和2的表杆分别插入上测量支架3两个回转测量臂7和9的圆孔内，旋紧顶紧螺钉11和13将测量表固定：

c）将两个测量杆5和6分别插入下测量支架4两个回转臂8和10的圆孔内，并使测量杆5和6的测量盘向上，旋紧顶紧螺钉12和14将测量杆固定；

d）压紧夹紧手柄19使测量支架涨开，将上测量支架3安装在试件的上标距点，下测量支架4安装在时间的下标距点；

e）旋松上支架上回转臂紧固螺钉15、16、17和18，使上测量支架3的回转臂7和9带动测量表1和2在回转槽内回转，下测量支架4的回转臂8和10带动测量杆5和6在回转槽内回转；

f）调整回转臂，使上测量支架3上的测量表1和2的表杆与下测量支架4的测量杆5和6同轴时，旋紧回转臂紧固螺钉11、12、13和14。安装完毕。

三、钢筋机械连接接头残余变形试验实验步骤及数据采集

1、将接头试件套筒外2倍钢筋直径处做出标记；

2、将上、下测量支架按“安装使用说明”所述，安装在接头试件上。安装时应将测量支架内量夹紧刀片的刀口对准钢筋的纵肋，并使刀架支撑座上的“v”型槽与刀片“v”型刀片口同时与纵肋接触；

3、调整上、下测量指甲的回转臂，使上测量支架测量表与下测量支架的测量杆同轴，调整完毕后锁紧回转臂。

4、将安装好测量装置的试件夹持在试验机上，加以0.02f_yk的初始荷载（见表1），稳定初始荷载，按压测量表上的清零按键，使测量表显示为“0”；

5、缓慢加载，加载zhi0.6f_yk后，卸载致0.02f_yk，读取两个测量表的读数并加以记录，两个测量表读数的平均值为试件的残余变形。

四、加紧刀片的更换

本变形测量仪适用于各种金属材料的变形测试试验，前述的实验方法仅为本仪器的一种特例，如需进行其他金属材料的变形测试试验（如：钢绞线、冷轧扭钢筋）只需更改夹紧刀片即可实现。刀片更换只需旋松两个压刀螺钉，更换相应刀片后重新拧紧。

五、引伸计的配套使用

本变形测量仪按照上述配备使用带数据输出的的测量表外，还可以配套引伸计使用，引伸计的安装需配备我公司提供的专用转化片，具体使用说明请参照BL40型。

六、注意事项

1、数显测量表应根据相应计量检定规定进行检定，检定合格后方可使用；

2、数显测量表为精密测量仪表，使用时不得磕碰；

3、本说明说表1中的相关数据是根据《钢筋机械连接技术规程》JGJ107中的规定计算得出，如有异议，以相应的标准规范为准。

表1 钢筋机械连接头残余变形加载表 单位：KN
