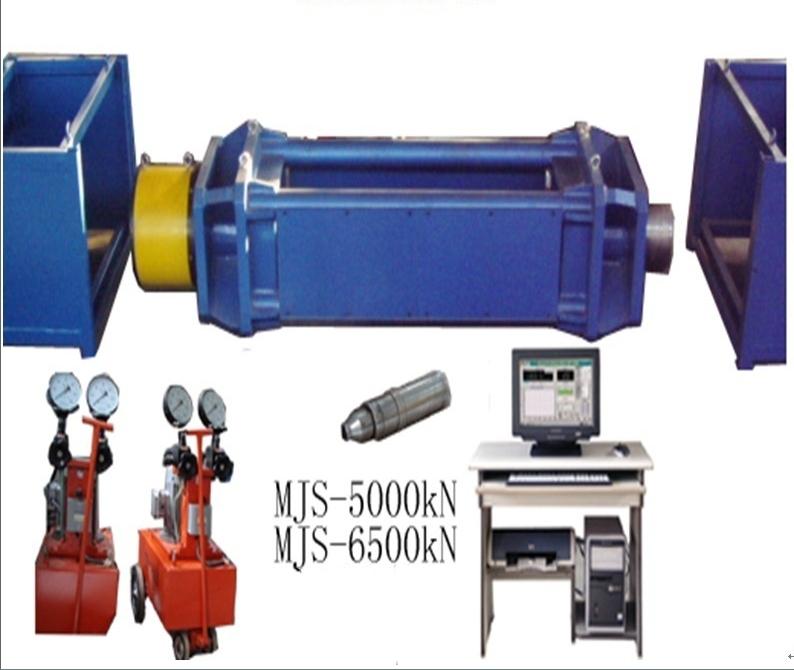

MJS-5000kN微机式液压锚固试验机

一、 产品技术指标及功能:

1.  最大试验力:5000kN;

2.  试验力测量范围及精度:200-5000 kN ;精度为±1%全不分档

3. 位移测量范围及精度:0-200mm;精度为±1%F.S.

4. 试样规格:Φ9.50;Φ11.10;Φ12.70;Φ15.20mm(公称直径)

5. 试验能力:19孔锚具试验

6. 试样的长度:大于3000mm

7. 空心液压缸的行程:200mm

8. 试验机主机形式:卧式

9. 试验机的外形尺寸(长宽高):4500x1000x800mm

10. 控制部分技术参数:

10.1、试验力测量显示部分:

(1).测量方式:  采用高精度负荷传感器测量试验力

(2).量程转换方式:  自动\手动切换

(3).试验力显示方式:微机屏幕显示

(4).试验力量程及精度200-5000kN;精度:优于±1%

10.2、位移(变形)测量显示部分:

(1).测量方式:采用高精度位移传感器测量方式

(2).量程转换方式:自动/手动切换

(3).变形显示方式:  微机屏幕

(4).变形量程及精度:    200mm; 1%

10.3、液压控制部分:

控制方式: 采用手动控制阀对试验过程控制

11. 功能:

11.1、该试验机按照国际标准GB/T14370-2000《预应力筋用锚具、夹具和连接器》的要求,研制开发的一种新型试验机,用来完成对预应力筋用锚具、夹具和连接器的性能检测.该试验机采用液压手动控制方式,实现试验过程的加载、保持、卸载、加压、换向,按照GB/T14370-2000第6.1、6.2条中规定进行静载试验测试;安装在活塞端部的负荷传感器对液压缸输出的试验力进行测量;位移传感器测量试样近似变形;微机完成试验过程中试验参数的设定、数据采集、处理、分析及显示;配有Windows试验机专用软件,根据上述国家标准测量锚具的静载锚固性能(主要参数锚具的效率系数和极限拉力总应变等),并对试验数据进行统计和处理,然后输出、打印所要求的试验报告;

11.2、自建强大的试验数据库,试验数据可随时保存、查询、调用,并可实现与用户局域网和互连网的数据传输与转换;

11.3、实现试验力测量自动切换,试验力测量范围相当于4%--100%.准确稳定、可靠.强大的自检功能和完善的保护功能.

二、试验机主要配置


1、5000kN空心双出杆液压缸
1套
2、液压手动操作油源                             2台
3、高精度负荷传感器(宁波)
1套
4、位移测量装置(测量范围200mm )
1套
5、试验机电气控制及自动处理系统(综合)
1套
6、 锚具及组装件 (自定4种规格)
1套
7、预紧千斤顶(200kN)
1套
8、 联想品牌计算机(扬天系列)
1台
9、 激光打印机(A4 HP1007)
1台
10、试验机专用软件(注:软件中试验报告形式可根据用户要求制作)
1份
