CBC4320型 钢筋残余变形测试仪

一、主要指标
1、满足标准：JGJ107-2010《钢筋机械连接技术规程》（2010.10.01实施）
2、标定仪器：GWB-200B高精度引伸计标定器（量程0～25mm，分辨率0.0002mm） 钢铁研究总院制造
3、测量钢筋直径（mm）：φ5～φ40
4、测量分辨值（mm）：0.001
5、精度等级：1级

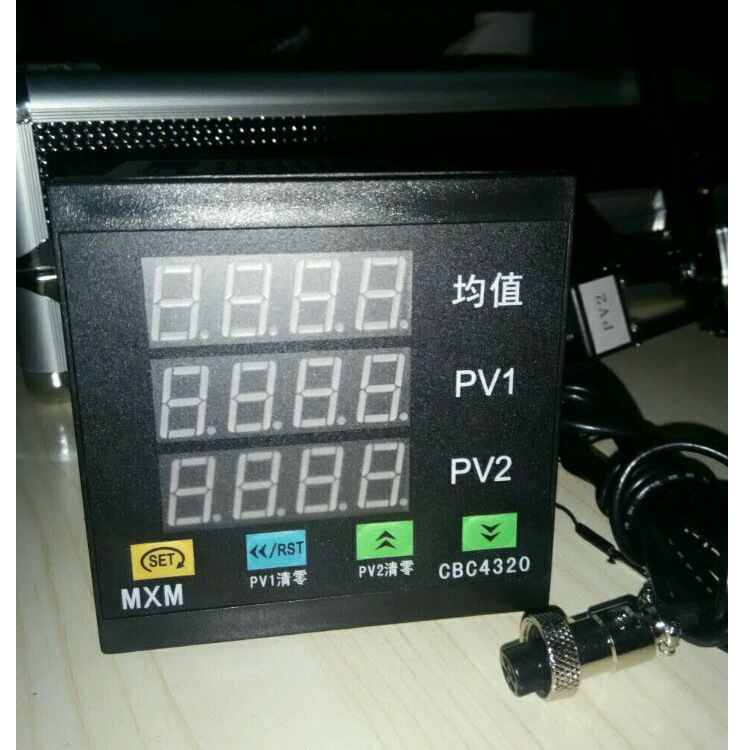

6、数显表显示含义：
   均值：表示PV1和PV2两路的平均值
    PV1：表示*路引伸计变形测量值
    PV2：表示第二路引伸计变形测量值
二、主要特点

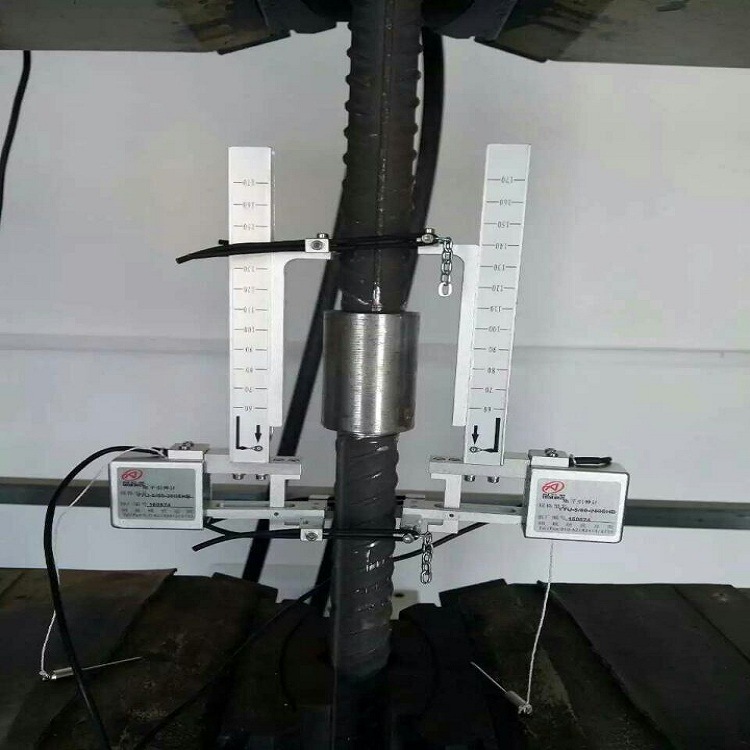

1、钢筋机械连接残余变形测试仪由两只高精度可变标距引伸计，灵敏度保持一致，组成双侧引伸计，直接测量试样的两侧平均变形量，测量结果准确；
2、两只引伸计测量标距可调，范围50～260mm，量程5mm或10mm；
3、四位三排两输入高精度数显表，电路部分采用24位A/D高精度IC芯片设计，实时显示两只引伸计的真实变形量，数值稳定可靠；
4、数显表设置简单，带有密码锁设定功能，避免误操作改动设定值；
5、双侧引伸计和钢筋之间采用弹性连接（例如：弹簧和皮筋套），试样夹持方便，使用寿命长；
6、本仪器由经验丰富人员根据实际情况精心设计，结构合理，非常适合于建筑质检部门检测使用。

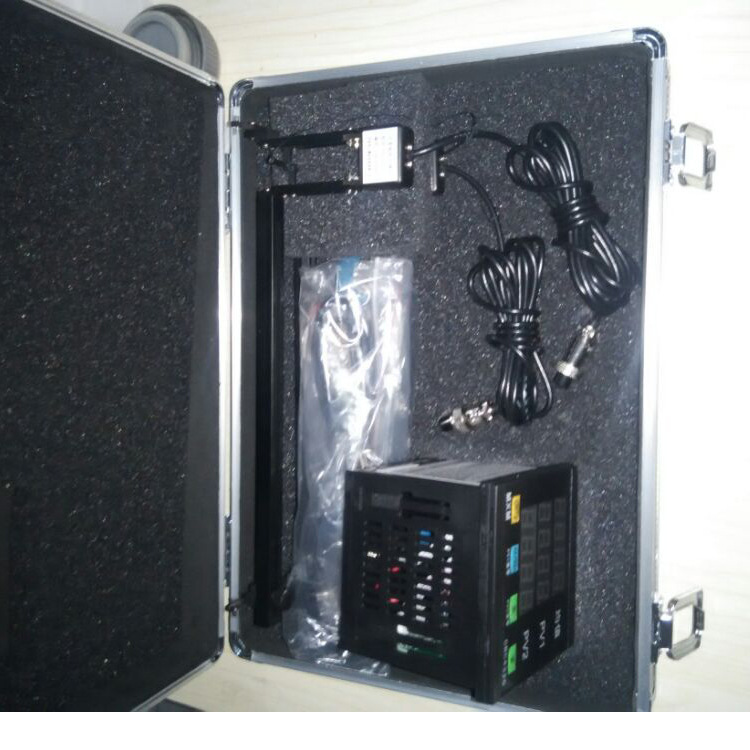

 三、主要配置
1、可变标距引伸计   两只；
2、高精度数显表      一台；
3、常用工具附件      一套；
4、使用说明书         一份；
5、仪器包装箱         一个（340×230×110mm）。
 四、有关说明

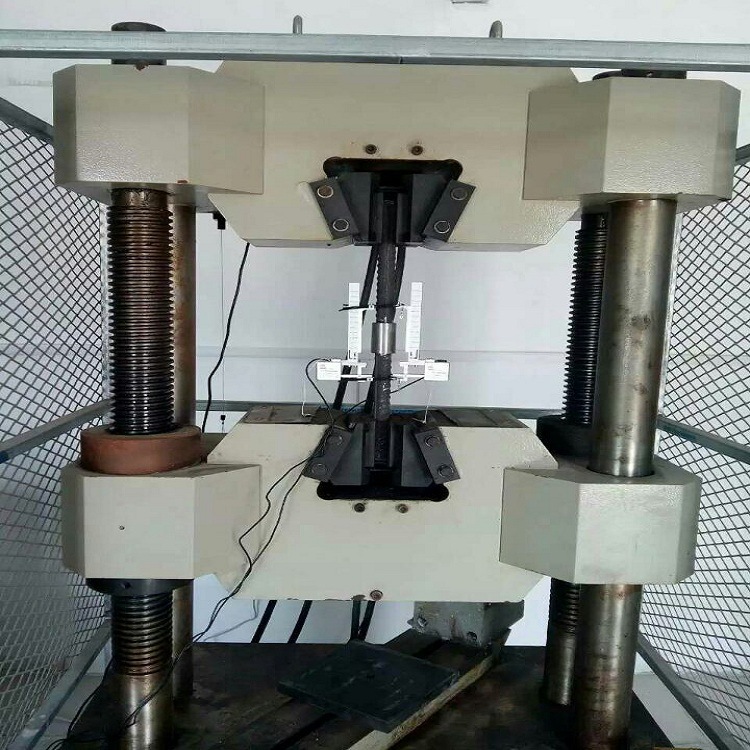

1、*标准JGJ107-2010《钢筋机械连接技术规程》规定，通过圆柱套筒机械连接的两根钢筋，在单向拉伸试验中，接头的变形性能等级是一级时要求：残余变形u0≤0.10mm（钢筋直径d≤Φ32mm）和u0≤0.14mm（钢筋直径d＞Φ32mm）。实际工作中测量到的残余变形一般在0.030mm至0.080mm之间。残余变形量很小。
2、钢筋残余变形测试仪只有采用双侧引伸计测量得到的数据才是较 准确的；
3、双侧引伸计和钢筋之间只有采用弹性连接（例如：弹簧和皮筋套），这样测量得到的数据才是较 可靠的。多次实验证明：采用机械式刚性连接虽然连接方便，但是测量的数据误差大，大于1%，重复性差，数据不可靠，不能通过计量检定。
