BL40型金属材料变形测量仪

本公司针对钢筋接头以及不规则外表材料,进行材料变形测试的专业测量仪器,本仪器结构简单、使用方便,能进行任何外形材料的变形测试装置。

 一、结构特点

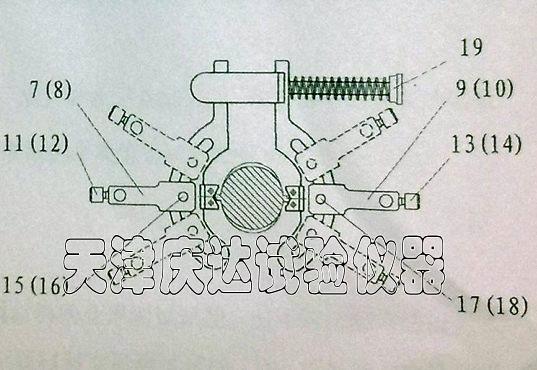

本产品的主要由上侧量支架3和下测量支架4组成,上量支架分别装有两个回转测量臂79,两个回转测量臂分别安装两个测量表12。下测量支架也安装有两个回转测量臂810,两个回转测量臂分别安装两个测量杆56。上、下测量支架分体安装,回转测量臂可以沿着支架上的圆弧槽回转,实现多方位测量。

二、安装使用说明













a)将试件上打印规定标准长度:

b)将两个测量表12的表杆分别插入上测量支架3两个回转测量臂79的圆孔内,旋紧顶紧螺钉1113将测量表固定:

c)将两个测量杆56分别插入下测量支架4两个回转臂810的圆孔内,并使测量杆56的测量盘向上,旋紧顶紧螺钉1214将测量杆固定;

d)压紧夹紧手柄19使测量支架涨开,将上测量支架3安装在试件的上标距点,下测量支架4安装在时间的下标距点;

e)旋松上支架上回转臂紧固螺钉15161718,使上测量支架3的回转臂79带动测量表12在回转槽内回转,下测量支架4的回转臂810带动测量杆56在回转槽内回转;

f)调整回转臂,使上测量支架3上的测量表12的表杆与下测量支架4的测量杆56同轴时,旋紧回转臂紧固螺钉11121314。安装完毕。

三、钢筋机械连接接头残余变形试验实验步骤及数据采集

1、将接头试件套筒外2倍钢筋直径处做出标记;

2、将上、下测量支架按“安装使用说明”所述,安装在接头试件上。安装时应将测量支架内量夹紧刀片的刀口对准钢筋的纵肋,并使刀架支撑座上的“v”型槽与刀片“v”型刀片口同时与纵肋接触;

3、调整上、下测量指甲的回转臂,使上测量支架测量表与下测量支架的测量杆同轴,调整完毕后锁紧回转臂。

4、将安装好测量装置的试件夹持在试验机上,加以0.02fyk的初始荷载(见表1),稳定初始荷载,按压测量表上的清零按键,使测量表显示为“0”;

5、缓慢加载,加载至0.6fyk后,卸载致0.02fyk,读取两个测量表的读数并加以记录,两个测量表读数的平均值为试件的残余变形。

四、加紧刀片的更换

本变形测量仪适用于各种金属材料的变形测试试验,前述的实验方法仅为本仪器的一种特例,如需进行其他金属材料的变形测试试验(如:钢绞线、冷轧扭钢筋)只需更改夹紧刀片即可实现。刀片更换只需旋松两个压刀螺钉,更换相应刀片后重新拧紧。

五、引伸计的配套使用

本变形测量仪按照上述配备使用带数据输出的的测量表外,还可以配套引伸计使用,引伸计的安装需配备我公司提供的专用转化片,具体使用说明请参照BL40型。

六、注意事项

1、数显测量表应根据相应计量检定规定进行检定,检定合格后方可使用;

2、数显测量表为精密测量仪表,使用时不得磕碰;

3、本说明说表1中的相关数据是根据《钢筋机械连接技术规程》JGJ107中的规定计算得出,如有异议,以相应的标准规范为准。

钢筋机械连接头残余变形加载表 单位:KN



钢筋级别

335

400

500

φ12

0.02fyk

0.76

0.90

1.13

0.6 fyk

22.73

27.14

33.93

φ14

0. 02fyk

1.03

1.23

1.54

0.6fyk

30.94

36.95

46.18

φ16

0.02fyk

1.35

1.61

2.01

0.6fyk

40.41

48.25

60.32

φ18

0.02fyk

1.71

2.04

2.54

0.6fyk

51.15

60.07

76.34

φ20

0.02fyk

2.11

20.51

3.14

0.6fyk

63.15

75.40

94.25

φ22

0.02fyk

2.55

3.04

3.80

0.6fyk

76.41

91.23

114.04

φ25

0.02fyk

3.29

3.93

4.91

0.6fyk

98.67

117.81

147.26

φ28

0.02fyk

4.13

4.93

6.16

0.6fyk

123.77

147.78

184.73

φ32

0.02fyk

5.39

6.43

8.04

0.6fyk

161.65

193.02

241.27

φ36

0.02fyk

6.82

8.14

10.18

0.6fyk

204.59

244.29

305.36

φ40

0.02fyk

8.42

10.05

12.57

0.6fyk

252.58

301.59

377.00
