混凝土路面砖抗折装置 砼路面砖抗折装置 路面砖抗折强度试验装置 道路砖抗折装置

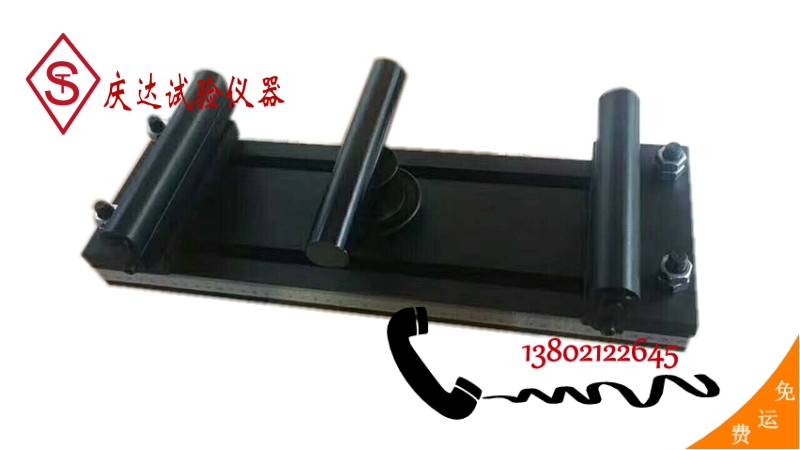

道路砖抗折装置

规格:φ40×400mm

(间距可调)混凝土路面砖抗折装置 抗压强度抗折夹具产品简介:
满足JC/T446-2000混凝土路面砖标准的抗折试验夹具。
1、满足JC/T446-2000混凝土路面砖标准要求。
2、混凝路面砖尺寸:100,150,200,250,300,400,500mm;
3、厚度:50,60,80,100,120mm;
4、支撑跨距可任意调节;
5、支撑杆直径:40mm;
6、夹具可以连接到各种试验机上。
 结构
本夹具主要由下夹具座(4)、上夹具座(15)、标准夹辊(7)(10)、抗劈裂夹具上下压条(8)等组成。下夹具座通过定位销(1)、垫圈(2)固定在压力机活塞上,上夹具座通过上支座(16)、菱形销(17)及压力机上

的定位销和两内六角螺钉固定在压力机横梁上。
 使用与维护
做抗折实验时,按以下步骤安装:
1. 拧松压力机横梁上两个内六角螺钉,拆下上压力板,定位销留在横梁上,装上菱形销(17)及上支座(16),用两内六角螺钉固定紧。
2. 拆下压力机上下压板、凹球座、防尘罩,换上本套下夹具,垫圈(2)套在活塞上,销上定位销(1),装上下夹具座,防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱(20),调整好距离,用螺母锁紧。
3. 抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验,当试验100×100×450mm试块时,将下夹具座上左标准辊(7)及辊座(6)、右标准辊及靠销(18)移至内侧相应位置(辊间距为300mm),将上夹具座

上左右标准辊(10)、弹簧(13)、弹簧上下吊钩(9)(14)移至内侧相应位置(辊间距为100mm),然后固定好,即可试验。
4. 做150×150×550mm 试块试验,将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置(辊间距为450mm),将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置(辊间距为150mm),然后固定好,

即可试验。
5. 做劈裂抗拉试验时,将上夹具座上的左右标准辊及辊柱(12)取下,装上上夹具条,用螺钉固定好,即可试验。
6、使用完毕后,应及时清除试块碎屑,各运动部位涂上润滑油,各光面涂上防锈油以防锈蚀。
